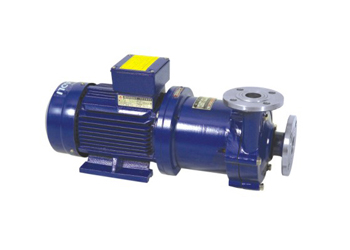

| CQ型磁力驅動泵產品概述 |
|
CQ型磁力驅動泵（簡稱磁力泵是將永磁聯軸器的工作原理應用于離心泵的新產品，主要材料有不銹鋼、增強聚丙稀，工程塑料。設計合理、工藝先進，具有全密封、無泄漏、耐腐蝕的特點，其性能達到國外同類產品的先進水平。
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力驅動泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
|
|
| CQ型磁力驅動泵型號意義 |
|
例如：50CQ-25，其中50表示為“泵進口口徑”,CQ表示為“磁力泵驅動代號”，25表示為“泵額定揚程”。
|
| CQ型磁力驅動泵使用范圍 |
|
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。
|
CQ型磁力驅動泵安裝和使用
1. 磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。 2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
| CQ型磁力驅動泵性能參數 |
|
型號
|
口徑
|
揚程
（m）
|
流量
（L/min）
|
電機功率
（KW）
|
轉速
（r/min）
|
電壓
（V）
|
吸程
（m）
|
|
進口
|
出口
|
|
8CQ-1.2
|
8
|
6
|
1.2
|
15
|
0.025
|
2800
|
220
|
2
|
|
10CQ-3
|
10
|
8
|
3
|
19
|
0.025
|
〃
|
220
|
2.5
|
|
14CQ-5
|
14
|
10
|
5
|
20
|
0.12
|
〃
|
380
|
3
|
|
16CQ-8
|
16
|
12
|
8
|
25
|
0.18
|
〃
|
〃
|
3
|
|
20CQ-12
|
20
|
14
|
12
|
50
|
0.37
|
〃
|
〃
|
4
|
|
25CQ-15
|
25
|
20
|
15
|
110
|
1.10
|
〃
|
〃
|
4
|
|
32CQ-15
|
32
|
25
|
15
|
110
|
1.10
|
〃
|
〃
|
4
|
|
32CQ-25
|
32
|
25
|
25
|
110
|
1.10
|
〃
|
〃
|
4
|
|
40CQ-20
|
40
|
32
|
20
|
180
|
2.2
|
〃
|
〃
|
7.5
|
|
40CQ-40
|
40
|
32
|
40
|
200
|
4
|
〃
|
〃
|
8
|
|
50CQ-25
|
50
|
40
|
25
|
240
|
4
|
〃
|
〃
|
8.3
|
|
50CQ-40
|
50
|
40
|
40
|
220
|
4
|
〃
|
〃
|
7
|
|
50CQ-50
|
50
|
40
|
50
|
130
|
5.5
|
〃
|
〃
|
8
|
|
65CQ-25
|
65
|
50
|
25
|
280
|
5.5
|
〃
|
〃
|
7
|
|
65CQ-35
|
65
|
50
|
35
|
450
|
7.5
|
〃
|
〃
|
6
|
|
80CQ-35
|
80
|
65
|
35
|
850
|
11
|
〃
|
〃
|
7
|
|
80CQ-50
|
80
|
65
|
50
|
850
|
15
|
〃
|
〃
|
7
|
|
|
|
|
|
|
|
| |
|
